ZLY-220KV 直流验电器：高压直流检测的安全利器
ZLY-220KV 直流验电器：高压直流检测的安全利器
在高压直流输电与变电运维场景中，ZLY-220KV 直流验电器是保障作业安全的核心工具，专为 ±220kV 直流系统设计，可精准检测设备或线路是否带电，为电力检修、运维操作提供可靠安全屏障，广泛应用于变电站、换流站及直流输电线路运维场景。直流验电器
一、产品核心概述

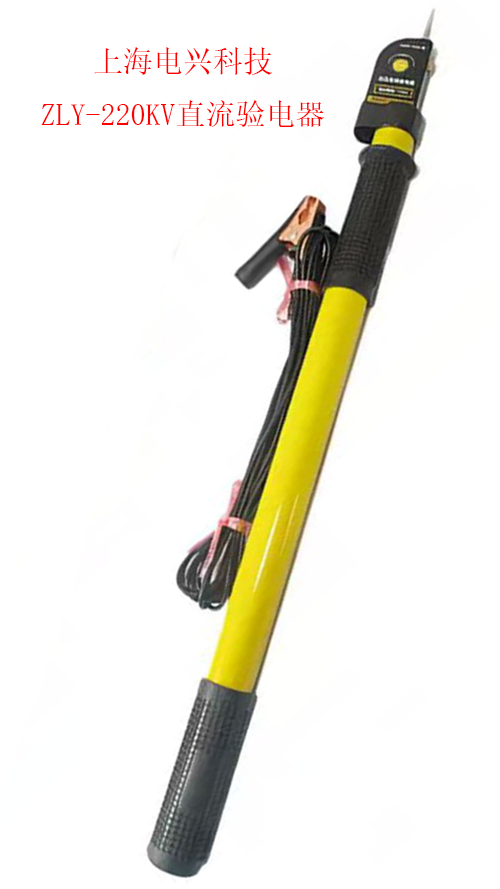

ZLY-220KV 直流验电器是基于电场感应原理研发的非接触式高压检测设备，采用环氧树脂玻璃钢绝缘杆与 ABS 材质外壳，兼具优异绝缘性能与机械强度。设备集成高精度感应探头、声光报警模块及自检电路，可在 - 25℃至 + 55℃、相对湿度≤85%（无凝露）环境稳定工作，适配户内户外无雨雪、无大风的高压直流验电场景。区别于交流验电器，其操作杆内置高压限流元件与接地引下端口，可精准区分直流正负极，满足直流系统验电特殊需求。二、核心技术参数
表格
三、结构组成与工作原理

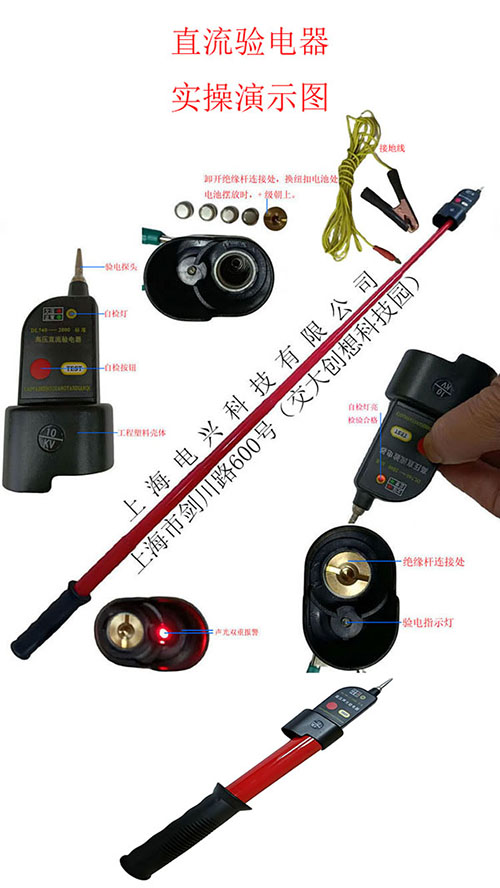

（一）结构组成
ZLY-220KV 直流验电器结构精简且安全，核心分为三部分：1.验电探头：高灵敏度感应端，负责捕捉高压直流电场信号，内置屏蔽抗干扰设计，避免邻近带电体干扰。
2.绝缘杆：多节伸缩式设计，提供足够安全距离，表面防滑处理，绝缘强度符合高压安全标准。
3.报警指示器：集成蜂鸣器、LED 指示灯与自检按钮，探头感应到电压时，同步发出声光报警，信号清晰易辨。
（二）工作原理
基于电场感应原理，当验电探头靠近或接触 ±220kV 直流带电体时，高压电场使探头感应出电位变化，内部电路将信号放大处理，触发声光报警模块，提示 “有电”；无电压时无感应信号，不触发报警。设备内置抗干扰电路，邻近带电部件或接地部件不影响检测准确性，仅在电场强度达到启动阈值时响应，检测精度偏差≤5%。四、核心功能特点
1.高安全绝缘：2200mm 有效绝缘长度，适配 220kV 高压等级，绝缘杆耐高压、防断裂，保障操作人员安全距离。2.声光双重报警：高频蜂鸣器搭配高亮红灯，强光、嘈杂环境下仍清晰可辨，避免误判。
3.一键自检功能：使用前按下自检按钮，设备自动检测电路与报警模块，故障时无报警提示，杜绝设备失效风险。
4.抗干扰能力强：屏蔽式探头设计，可抵御邻近带电体、电磁信号干扰，检测结果精准稳定。
5.便携耐用：伸缩式设计，缩回长度仅 650mm，便于携带收纳；材质防潮、防腐蚀，适应复杂户外环境。
6.正负极识别：可区分直流正负极性，满足直流系统精细化验电需求。
五、规范使用方法
（一）使用前准备
1.检查外观：绝缘杆无裂纹、破损，探头无变形、污渍，报警指示灯与蜂鸣器完好。2.一键自检：按下自检按钮，若发出声光报警，说明设备正常；无报警则禁止使用。
3.环境确认：选择晴朗、无雨雪、无大风天气，相对湿度≤85%，户外作业避开强光直射区域。
（二）操作步骤
1.拉伸绝缘杆：缓慢拉开绝缘杆，确保各节连接牢固，无松动、卡顿。2.接地连接：将接地引下线一端接验电器接口，另一端可靠接地（接地电阻≤4Ω）。
3.验电操作：手持绝缘杆末端，将探头缓慢靠近被测设备 / 线路，距离约 5-10cm，若触发声光报警，判定为带电；无报警则为无电。
4.操作收尾：验电完毕后，先收回绝缘杆，拆除接地引下线，擦拭干净后存放于干燥通风处。
六、应用场景
1.变电站运维：220kV 直流变电站母线、断路器、隔离开关等设备检修前验电，确认无电后方可作业。

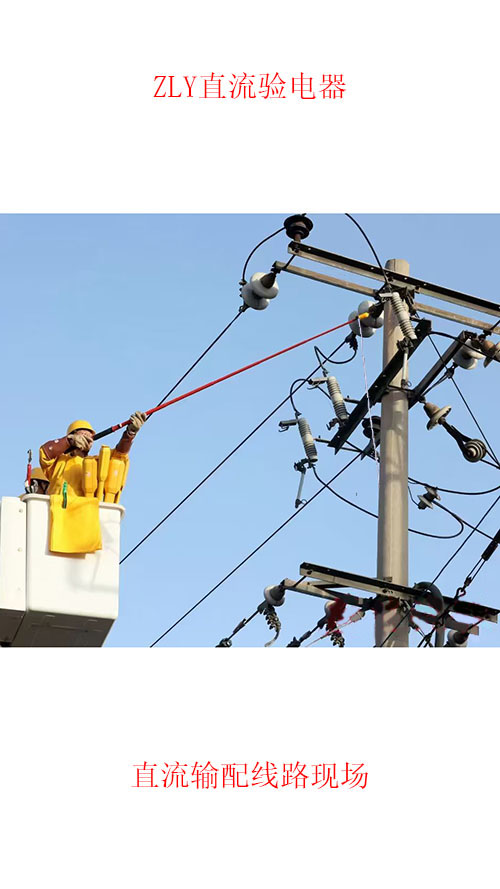

2.流输电线路：±220kV 架空直流线路巡检、抢修时，检测线路是否带电，防范触电风险。
3.换流站维护：换流阀、直流滤波器、平波电抗器等设备停电检修验电，保障运维安全。
4.轨道交通直流系统：地铁、高铁 220kV 直流供电设备验电，适配轨道交通高压直流运维场景。
七、维护与保养
1.存放：长期不用时，存放于干燥、通风、无腐蚀性气体的环境，避免暴晒、潮湿，温度控制在 - 10℃~+40℃。2.清洁：使用后用干布擦拭探头与绝缘杆，去除灰尘、污渍，禁止用水直接冲洗。
3.校准：每年至少校准一次，送专业机构检测绝缘性能与检测精度，确保符合标准。
4.更换：绝缘杆出现裂纹、破损，或报警模块失效时，立即停止使用，联系厂家更换配件。
八、注意事项
1.严格匹配电压等级，禁止用于超 220kV 或低于 220kV 直流系统验电，避免安全事故。2.操作人员必须持证上岗，佩戴绝缘手套、绝缘鞋等防护用具，严格遵守高压作业规程。
3.严禁在雷雨、大雾、潮湿环境下使用，防止绝缘性能下降引发触电。
4.验电时探头不可直接撞击带电体，避免损坏感应探头与内部电路。
5.设备故障时，禁止自行拆解维修，需联系厂家专业人员处理。
6.ZLY-220KV 直流验电器凭借高安全性、精准检测、便携耐用的优势，成为 ±220kV 直流系统运维的必备安全工具，为电力行业高压直流作业筑牢安全防线，降低触电事故风险，保障运维工作高效安全开展。
